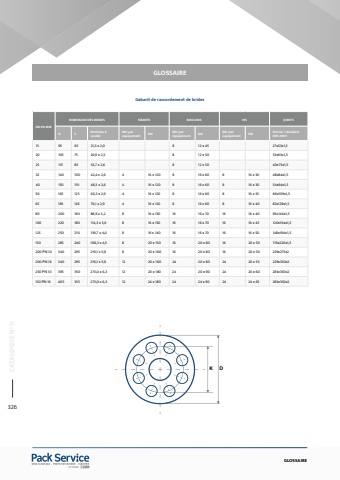

326CATALOGUE N%u00b011GLOSSAIREGLOSSAIREGabarit de raccordement de bridesDN EN MMDIMENSION DES BRIDES TIRANTS BOULONS VIS JOINTSD C Embouts %u00e0 souder Nbr par %u00e9quipement DN Nbr par %u00e9quipement DN Nbr par %u00e9quipement DN Norme / standard NFE 2991115 95 65 21,3 x 2,0 8 12 x 45 27x53x1,520 105 75 26,9 x 2,3 8 12 x 50 33x63x1,525 115 85 33,7 x 2,6 8 12 x 50 40x73x1,532 140 100 42,4 x 2,6 4 16 x 120 8 16 x 60 8 16 x 30 48x84x1,540 150 110 48,3 x 2,6 4 16 x 120 8 16 x 60 8 16 x 30 54x94x1,550 165 125 60,3 x 2,9 4 16 x 120 8 16 x 60 8 16 x 35 66x109x1,565 185 145 76,1 x 2,9 4 16 x 120 8 16 x 60 8 16 x 40 82x129x1,580 200 160 88,9 x 3,2 8 16 x 130 16 16 x 70 16 16 x 40 95x144x1,5100 220 180 114,3 x 3,6 8 16 x 130 16 16 x 70 16 16 x 45 120x164x1,5125 250 210 139,7 x 4,0 8 16 x 140 16 16 x 70 16 16 x 50 148x194x1,5150 285 240 168,3 x 4,5 8 20 x 150 16 20 x 80 16 20 x 50 176x220x1,5200 PN 10 340 295 219,1 x 5,9 8 20 x 160 16 20 x 80 16 20 x 50 229x275x2200 PN 16 340 295 219,1 x 5,9 12 20 x 160 24 20 x 80 24 20 x 55 229x330x2250 PN 10 395 350 273,0 x 6,3 12 20 x 180 24 20 x 90 24 20 x 60 283x330x2150 PN 16 405 355 273,0 x 6,3 12 24 x 180 24 24 x 90 24 24 x 65 283x330x2K D
